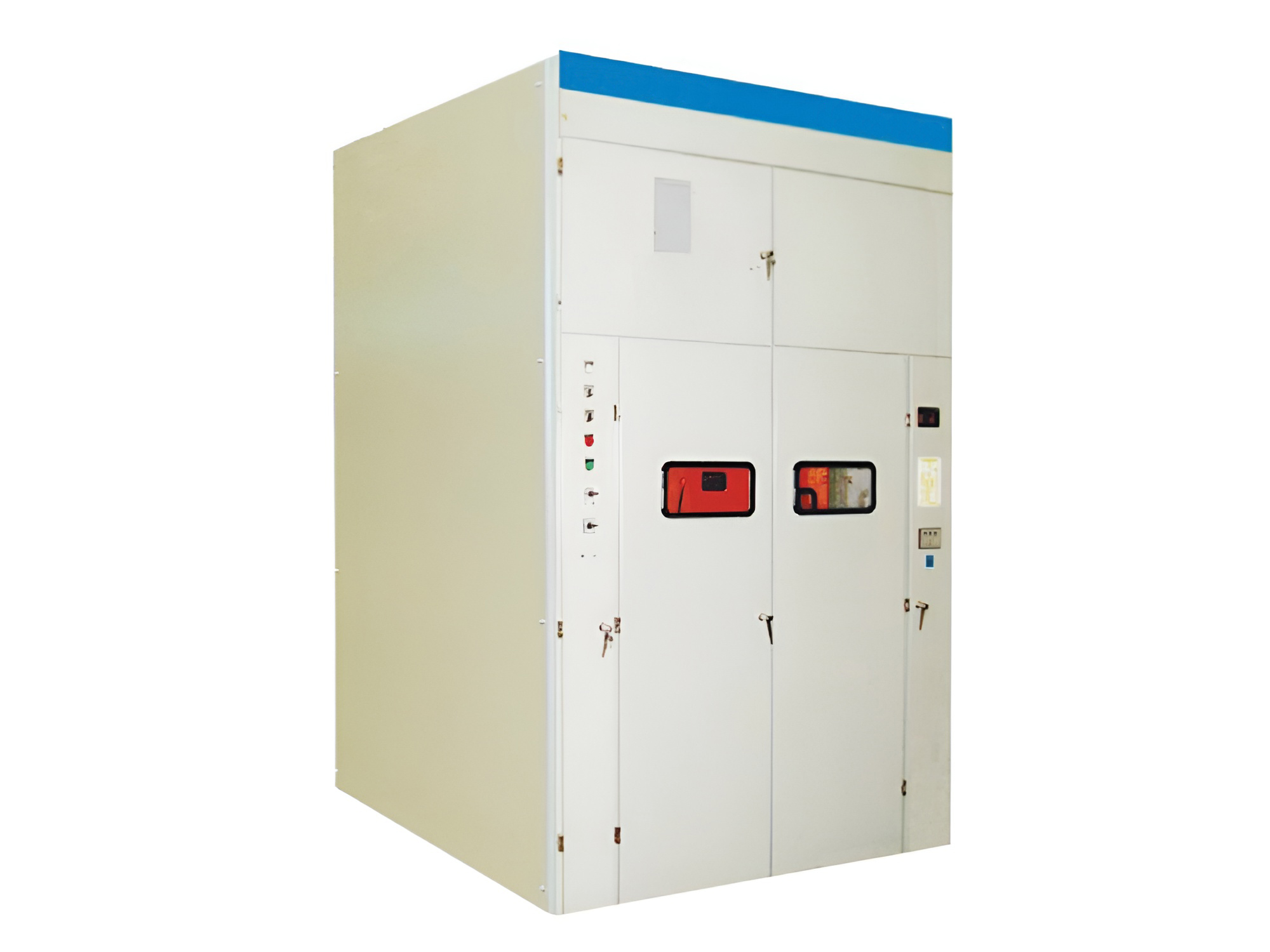

KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)它適用于三相交流50Hz電力系統，用于發電廠、變電所及工礦企業的配電室接受和分配電能之用，并對電路實行控制、保護及監測。

KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關設備產品結構

開關柜結構GB3906-2006和IEC298中銷裝金屬封閉開關設備標準而設計，整體由柜體和可抽出部分(手車)兩部分級組成。柜體結構為組裝式，用螺栓栓接組合成型，用金屬隔板將開關柜體內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室。外殼防護等級達到IP3X，各隔室間防護等級為IP2X，并且所有金屬結構件可靠接地，主回路系統的隔室間有獨立排氣的壓力釋放通道。

手車根據用途可分為新路器手車，電壓互感器手車、計量手車、隔離手車等，各類手車的外形尺寸相同，相同用途的手車具有良好的萬換性:手車在柜內有試驗/隔離位置和工作位，每一外位置都設有聯銷裝置以保證手車外干以上兩位置時不能隨便移動。

KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關設備產品特點

●柜體采用敷鋁鋅板經數控設備加工成型后，用螺栓拼接或鉚接而成，結構為全拼裝式。

●可同時配裝ZN85-40.5真空斷路器手車、VN1、VD4或HD4真空斷路器手車，開關柜主母線貫通無需過渡柜轉接。

●電纜室空間充裕，相間可保證空氣凈距大于300mm，相間無需加裝絕緣隔板。
